跨海大桥预应力波纹管供货技术报告

供货单位：宜兴源茂

项目名称：跨海大桥

报告编制目的：针对本跨海大桥海洋高腐蚀环境，说明我司供应预应力波纹管产品选型、技术参数、质量控制、施工适配、供货保障，用于项目技术交底、资料归档、监理报审。

一、项目概况

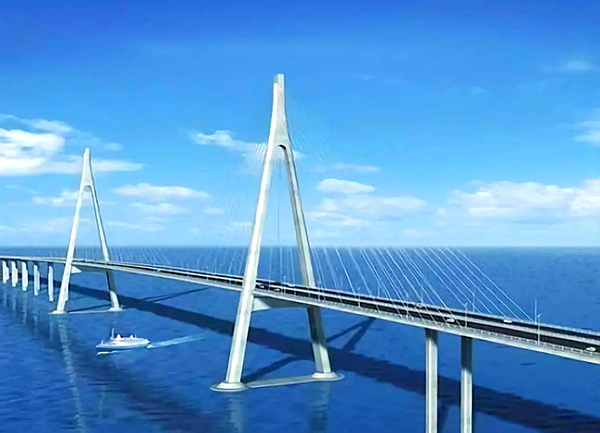

跨海大桥为大型近海跨海斜拉桥，处于海域，环境类别为海洋氯盐腐蚀环境，海域湿度高、盐雾富集，氯离子侵蚀风险突出。大桥包含主航道斜拉桥、引桥预制梁、现浇连续箱梁，大量采用后张法预应力体系，预应力孔道的密封、抗腐蚀性能直接关系全桥结构耐久性与设计使用寿命。

本项目后张预应力构件主要包括：主桥现浇箱梁、引桥预制小箱梁 / T 梁、盖梁、墩身竖向预应力构件。预应力波纹管作为钢绞线预留孔道构件，承担穿束、保护钢绞线、压浆成型关键作用。海洋环境下，对波纹管抗氯离子渗透、密封性、环刚度、摩阻性能均有严苛要求。

二、环境工况分析

• 腐蚀条件：近海海域，空气中富含氯离子，海水水汽渗透，属于强腐蚀环境；

• 工艺条件：主桥箱梁采用真空辅助压浆工艺，对波纹管接头密封性、抗漏气性能要求高；

• 结构特点：大量长曲线预应力束、顶板横向扁预应力束、墩身竖向预应力束；预制梁混凝土振捣冲击力大；

• 风险点：管壁破损、接头漏浆漏气、浇筑压扁、氯离子侵入孔道造成钢绞线锈蚀。

三、产品选型（宜兴源茂供货）

结合本项目不同部位工况，分HDPE 塑料波纹管、镀锌金属波纹管两大系列，严格执行现行国标、行标：

塑料波纹管执行标准：JT/T 529-2016《预应力混凝土用塑料波纹管》 金属波纹管执行标准：JG/T 225-2020《预应力混凝土用金属波纹管》

3.1 主桥现浇箱梁（推荐 HDPE 塑料波纹管）

1. 腹板、底板纵向大吨位预应力束：SBG 圆形 HDPE 塑料波纹管

2. 常用规格：SBG-70、SBG-80；

3. 用途：主桥通长预应力钢束，长曲线孔道；

4. 选型理由：内壁光滑，摩擦系数 μ≤0.14，降低长束摩阻损失；绝缘抗氯离子渗透，适配真空压浆；有效抵御海上盐雾腐蚀。

5. 箱梁顶板横向预应力：SBG 扁形 HDPE 塑料波纹管

6. 适配扁锚体系，箱梁顶板厚度受限，扁管节约结构空间；

7. 墩身竖向预应力束：JBGZ 增强型镀锌金属波纹管 钢带厚度≥0.30mm，增强咬口结构，抵抗浇筑时混凝土竖向侧压力，防止管壁压扁变形。

3.2 引桥预制梁（T 梁、小箱梁）：JBG-Z 增强型金属波纹管

预制场高频振捣作业，增强型金属波纹管抗冲击、抗挤压性能优异；后穿钢绞线工况，选用 Z 增强型，防止穿束刮破管壁。

说明：临近海域的引桥区段，可替换为 HDPE 塑料波纹管，统一真空压浆，进一步提升耐久性。

3.3 斜拉桥附属及其他预应力部位

桥台、承台预应力构件、基坑锚索构件全部采用 HDPE 塑料波纹管，抵御地下水、海水腐蚀。

四、宜兴源茂产品核心技术参数

（一）HDPE 塑料波纹管（主桥使用）

（二）增强型镀锌金属波纹管 JBG-Z

五、供货、进场质量控制（宜兴源茂）

1. 出厂检验 每批次产品附带出厂合格证、出厂检测报告；出厂检验项目：外观、尺寸、径向刚度、抗渗漏；塑料波纹管增加环刚度、局部横向荷载。

2. 随货资料 合格证、材质单、出厂检测报告；支持监理见证取样送检。

3. 包装运输保护 塑料管：打包缠绕保护，避免尖锐物戳伤管壁；金属管两端加装护圈，防止搬运磕碰咬口破损；海运 / 陆运做好防雨防潮。

4. 进场拒收条件 管壁穿孔裂口、金属管咬口脱开、镀锌层大面积脱落、波纹管严重压扁变形，我司无条件退换货。

六、施工现场安装技术建议（针对跨海大桥海洋环境）

1. 定位筋设置

1）HDPE 塑料波纹管：直线段 0.81.0m 设置一道定位钢筋；曲线段加密至 0.5m 一道，防止混凝土浇筑上浮、压扁；

2）金属波纹管：直线段 1.01.5m 一道定位筋，曲线段加密；

3）普通钢筋避让波纹管，严禁切割、撬动波纹管；振捣棒禁止直接撞击管壁。

2. 接头密封（跨海工程重中之重）

1）塑料波纹管：采用专用套管套接，两端缠绕多层丁基密封胶带，保证真空压浆不漏气；

2）金属波纹管：采用大一号套管套接，接口满缠防水密封胶带；咬口缝隙不得朝外；

⚠️接头质量缺陷会直接造成漏浆堵管，海上大桥箱梁高空位置，后期处理成本极高。

3. 端口封堵

波纹管与锚垫板喇叭口交接缝隙，采用海绵、密封胶封堵严实，防止混凝土砂浆灌入孔道。电焊作业做好隔离防护，禁止灼伤塑料波纹管。

4. 工艺匹配

1）HDPE 塑料波纹管：采用真空辅助压浆工艺，符合跨海大桥耐久性设计； 2）金属波纹管：采用常规压力压浆，不用于真空压浆。

七、不同部位产品配置汇总表

八、质量风险提示与应急预案

风险 1：塑料管浇筑压扁

防控：严格加密定位筋；浇筑混凝土时，避免混凝土堆料集中冲击波纹管； 应急：浇筑前发现压扁直接更换；浇筑后检测孔道，发现变形及时处置。

风险 2：接头密封失效，漏浆堵管

防控：严格执行套管 + 密封胶带工艺；安装完成进行外观全数检查；

风险 3：金属管镀锌层损伤锈蚀

防控：主桥现浇主体结构优先选用塑料波纹管；金属管仅限预制梁使用；搬运时防止磕碰划伤镀锌层。

九、宜兴源茂供货保障承诺

1. 产品全部符合 JT/T529-2016、JG/T225-2020 标准，满足跨海大桥海洋环境耐久性设计；

2. 按需分批次供货，保障现场施工进度；

3. 提供技术支持，可赴现场进行波纹管安装技术交底；

4. 产品质量不合格，无条件退换，配合监理及第三方检测。
